Radioteleskop

Radioteleskop

O radioteleskopu

Slouží pro příjem volně vysílaných dat převážně z meteorologických družic a družic pro dálkový průzkum Země. které obíhají Zemi na polárních drahách ve výšce přibližně 850km.

Jmenovitě se jedná například o:

  • NOAA-15, NOAA-18, NOAA-19, Suomi-NPP, NOAA-20, NOAA-21, Terra, Aqua (USA)
  • Fengyun 3D, 3E, 3F, 3G (Čína)
  • Metop-B, Metop-C (Evropa)
  • Meteor M2-2, M2-3, M2-4 (Rusko)

Družice vysílají data z různých přístrojů, které mají na své palubě a kterými nepřetržitě skenují
Zemi. Tyto přístroje snímají “vidí” v mikrovlnné, infračervené, viditelné oblasti elektromagnetického spektra.

Rozlišení snímání je různé, podle družice a také přístroje. od 1km na pixel (obrazový bod) až po
250m/pixel či 80m/pixel

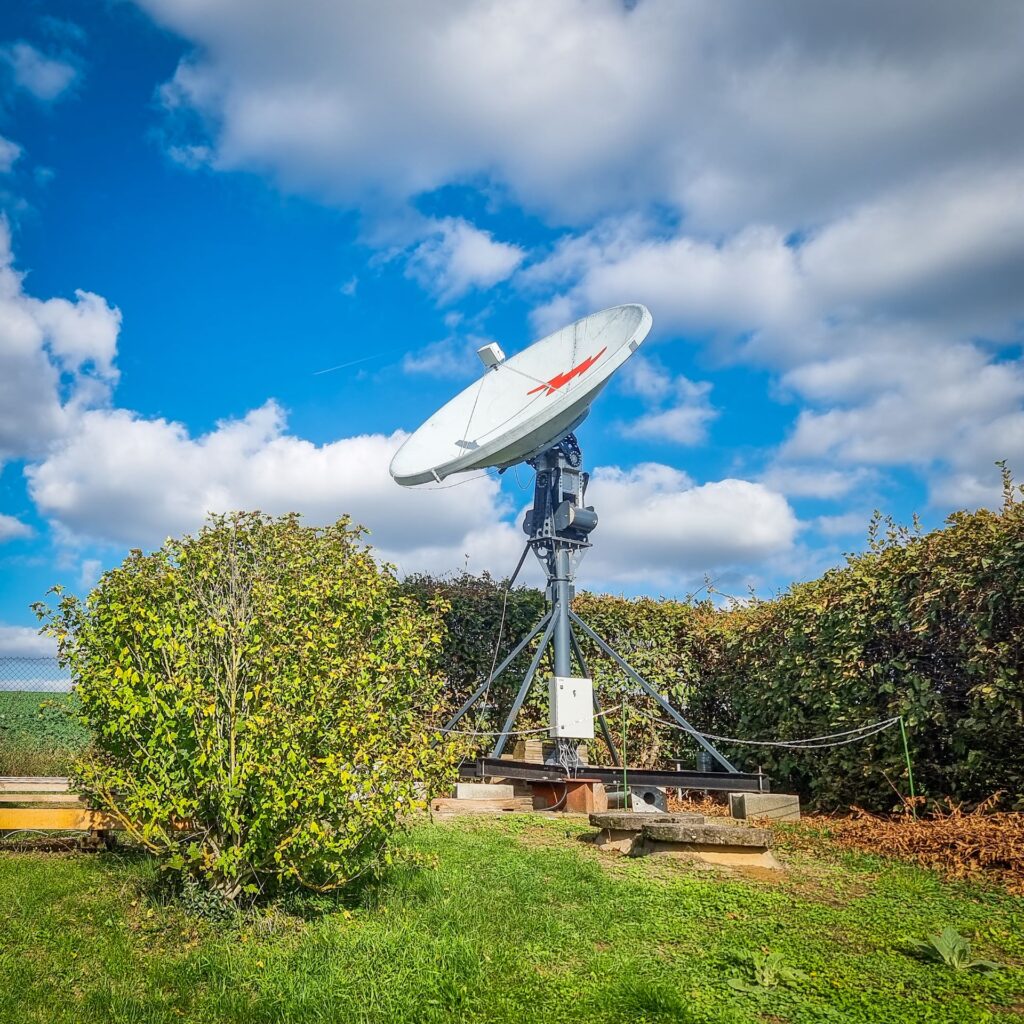

Technická data přijímací antény:

  • průměr 3m
  • frekvenční pásmo pro příjem L, S a X / 1700MHz, 2300MHz, 8000MHz
  • montáž typu X-Y, motorické polohování ve dvou osách s přesností do 0.2 stupně
  • rychlost polohování 0.001- 5.0 stupňů/s
  • lze nasměrovat na kterékoliv místo na obloze
  • je řízena počítačem, může sledovat přelétající družici v reálné čase
  • automatické sledování Slunce, Měsíce, planet…

Radiový signál je nejprve zesílen hned v ohnisku antény, poté konvertován na nižší frekvence,
veden do přijímače SDR (Software Defined Radio) kde je digitalizován vzorkovacími frekvencemi od 2 do 128 Megasamplů/s a ukládán na disk v PC. Dále je digitálně filtrován, demodulován a dekodován do výsledných obrazových výstupů.

Anténa může být využita také pro monitorování signálů ze vzdálenějších míst ve sluneční soustavě, např. signálů ze sond u Měsíce, Marsu, Jupiteru. Tyto signály jsou však slabé a s takto “malou” anténou není možné je demodulovat a získat např obrazová data z jejich přístrojů.

Pro anténu máme také několik radioastronomických projektů. Jedním znich bude monitoring aktivity Slunce a dalších objektů v naší galaxii na vlnové délce 21cm (1420.4058 MHz) tzv. Hydrogen line.

Na projektu pracují:
Martin Blaho (radioteleskop, software, konstrukce, provoz, server atd.)
Vít Valečka (webové rozhraní pro zobrazení dat)
